Bisakah kapasitor 155J 250V digunakan di sirkuit kopling?

Hai! Sebagai pemasok kapasitor 155J 250V, saya sering ditanya apakah kapasitor ini dapat digunakan di sirkuit kopling. Jadi, mari kita gali topik ini dan cari tahu jawabannya.

Pertama, mari kita mengerti apa itu sirkuit kopling. Secara sederhana, sirkuit kopling digunakan untuk mentransfer sinyal AC dari satu tahap sirkuit ke yang lain saat memblokir komponen DC. Kapasitor biasanya digunakan dalam sirkuit kopling karena memungkinkan sinyal AC untuk melewati saat bertindak sebagai sirkuit terbuka untuk DC.

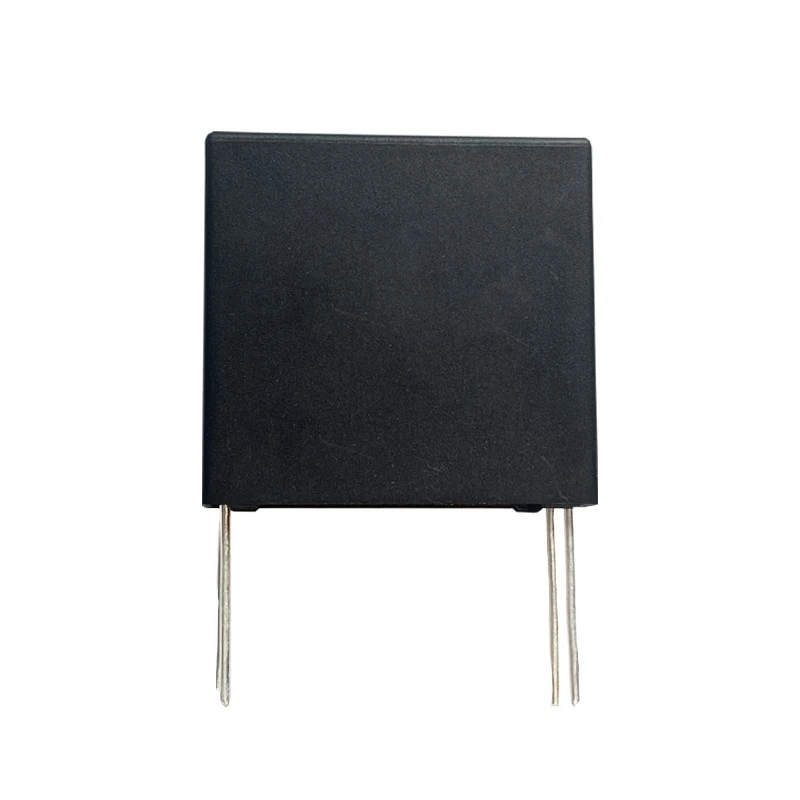

Sekarang, mari kita lihat lebih dekat kapasitor 155J 250V. Bagian "155" dari kode tersebut mewakili nilai kapasitansi. Dalam sistem pengkodean kapasitor, untuk kode tiga digit, dua digit pertama adalah angka yang signifikan, dan digit ketiga adalah pengganda. Jadi, untuk "155", itu berarti (15 \ Times10^{5}) picofarads, yaitu (1.5) microfarads ((\ mu f)). "J" menunjukkan toleransi, biasanya (\ PM5%), dan "250V" adalah tegangan maksimum yang dapat ditangani oleh kapasitor dengan aman.

Kesesuaian untuk sirkuit kopling

Kapasitansi

Kapasitansi (1.5 \ \ mu f) bisa sangat cocok untuk banyak aplikasi kopling. Dalam sirkuit kopling audio, misalnya, nilai -nilai dalam kisaran beberapa persepuluh microfarad hingga beberapa microfarad umumnya digunakan. Kapasitor A (1.5 \ \ mu f) dapat secara efektif meneruskan frekuensi audio. Reaktansi (x_ {c}) dari kapasitor diberikan oleh rumus (x_ {c} = \ frac {1} {2 \ pi fc}), di mana (f) adalah frekuensi sinyal AC dan (c) adalah kapasitansi.

Untuk sinyal audio frekuensi rendah (katakanlah, (20hz)), reaktansi (x_ {c} = \ frac {1} {2 \ pi \ times20 \ Times1.5 \ Times10^{ - 6}} \ approx5305 \ omega). Untuk sinyal audio frekuensi tinggi (katakanlah, (20khz)), (x_ {c} = \ frac {1} {2 \ pi \ times20 \ Times10^{3} \ Times1.5 \ Times10^{ - 6}} \ approx5.3 \ omega). Ini menunjukkan bahwa kapasitor akan memiliki reaktansi yang relatif rendah untuk frekuensi audio, memungkinkan sinyal audio AC untuk melewati dengan mudah.

Peringkat tegangan

Peringkat tegangan 250V juga penting. Dalam sirkuit kopling, kapasitor harus dapat menangani tegangan DC yang mungkin ada di seberangnya tanpa rusak. Jika tegangan bias DC di sirkuit berada jauh di bawah 250V, maka kapasitor 155J 250V harus baik -baik saja. Namun, jika ada offset DC besar atau transien tegangan tinggi di sirkuit, kapasitor dengan peringkat tegangan yang lebih tinggi mungkin diperlukan.

Keterbatasan dan Pertimbangan

Rentang frekuensi

Sementara kapasitor (1.5 \ \ mu f) baik untuk frekuensi audio, itu mungkin tidak cocok untuk aplikasi frekuensi yang sangat tinggi. Dengan meningkatnya frekuensi, induktansi parasit dan resistensi kapasitor dapat mulai memiliki efek. Untuk sirkuit kopling frekuensi radio (RF), nilai kapasitansi yang jauh lebih kecil biasanya digunakan, seringkali dalam kisaran Picofarad.

Pemuatan sirkuit

Kapasitor juga dapat mempengaruhi pemuatan sirkuit. Kapasitor bernilai besar seperti (1.5 \ \ mu f) dapat menarik lebih banyak arus selama pengisian dan pelepasan, yang mungkin berdampak pada kinerja tahap sebelumnya dari sirkuit. Jadi, penting untuk mempertimbangkan impedansi input dan output dari tahap sirkuit saat memilih kapasitor kopling.

Perbandingan dengan kapasitor lain

Kami juga menawarkan jenis kapasitor lainnya, sepertiDC-Link DPB Capacitor 1200VdanDC-Link DPB Capacitor 500V. Ini lebih cocok untuk aplikasi di mana tegangan DC yang lebih tinggi terlibat, seperti dalam elektronik daya. Mereka biasanya tidak digunakan untuk sirkuit kopling dengan cara yang sama seperti kapasitor 155J 250V karena nilai kapasitansi yang besar dan tujuan desain yang berbeda.

Aplikasi Nyata - Dunia

Dalam sirkuit penguat gitar, misalnya, kapasitor kopling digunakan untuk mentransfer sinyal audio dari tahap pra -penguat ke tahap penguat daya. Kapasitor 155J 250V dapat bekerja dengan baik dalam skenario seperti itu, selama tegangan bias DC di sirkuit berada dalam peringkat tegangannya. Ini akan memungkinkan sinyal audio untuk melewati saat memblokir komponen DC, memastikan bahwa tahap penguat daya hanya menerima sinyal audio AC.

Kesimpulan

Jadi, bisakah kapasitor 155J 250V digunakan di sirkuit kopling? Jawabannya adalah ya, dalam banyak kasus. Kapasitansi (1.5 \ \ mu f) yang cocok untuk berbagai frekuensi audio, dan peringkat tegangan 250V -nya dapat menangani banyak tegangan bias DC yang umum. Namun, penting untuk mempertimbangkan persyaratan spesifik dari sirkuit, seperti rentang frekuensi, tingkat tegangan DC, dan pemuatan sirkuit.

Jika Anda mencari kapasitor kopling yang andal untuk proyek Anda, kamiCapacitor 155J 250VMungkin pilihan yang sempurna. Kami memiliki inventaris besar dan dapat menawarkan harga yang kompetitif. Jika Anda memiliki pertanyaan atau ingin mendiskusikan aplikasi spesifik Anda, jangan ragu untuk menjangkau dan memulai diskusi pengadaan.

Referensi

• "The Art of Electronics" oleh Paul Horowitz dan Winfield Hill.
• Berbagai lembar data kapasitor dan catatan aplikasi dari produsen kapasitor.
